CRANE Faltenbalg-Absperrventile

Die Produktpalette von Crane ChemPharma & Energy umfasst eine Vielzahl hochleistungsfähiger Produkte: hochtechnisierte Rückschlagventile, metallische Kükenhähne, ausgekleidete Armaturen, Prozesskugelhähne, Hochleistungs-Absperrklappen, Faltenbalg-Absperrventile, Membranventile für den aseptischen und industriellen Bereich, durchdrehende/Schwenkventile, Antriebe, Schaugläser, ausgekleidete Rohre und Schläuche sowie Druckluft-Membran- und Schlauchpumpen. Unsere bewährten Marken bieten unseren Kunden ein umfassendes Portfolio von Produkten für anspruchsvollste Anwendungen im Bereich toxischer oder ätzender Medien sowie für den Einsatz in hochreinen Anwendungen.

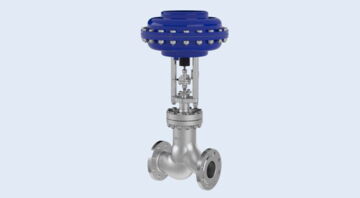

WTA® Automatisierte Ventile mit umspültem Faltenbalg Type 11.3 & 11.35

Funktionen

  • Gekuppelte Welle mit Faltenbalg-Verdrehsicherung und Hubanzeige.
  • Große Sicherheitsstopfbuchse aus Reingraphit; auf Wunsch auch mit PTFE lieferbar.
  • Metallische Rückdichtung mit Hubbegrenzung in Offenstellung und Faltenbalg-Schwingungsdämpfung
  • Mehrwandiger, vollumspülter Edelstahl-Faltenbalg, gegen Verdrehen gesichert, ausgelegt für 10.000 Lastwechsel, vollständig verschweißt.
  • Kammprofil-Deckeldichtung aus Edelstahl mit Reingraphitauflage, gekammert in Nut- und Feder-Deckelflanschverbindung.



Technische Details



LIEFERBARE WERKSTOFFE

  • Stahlguss 1.0619/WCB
  • Edelstahl 1.4408/CF8M
  • Tieftemperatur-C-Stahl 1.6220/LCB/LCC
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 15–400 / NPS 1/2”-16”
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 16–160 / Class 150–900
  • Andere Nennweiten auf Anfrage



GEHÄUSEBAUFORM

  • Ventile mit Geradsitz-, Schrägsitz- und Eckform



SONDERAUSFÜHRUNGEN

  • Mit pneumatischem oder elektrischem Antrieb
  • Weichdichtender und Regulierkolben
  • Verschweißtes Oberteil
  • Heizmantel
  • Andere Optionen auf Anfrage lieferbar



Anwendungen

  • Für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen, toxischen oder aggressiven Eigenschaften, deren Abgabe in die Atmosphäre verhindert werden muss.



DE_Bedienungsanleitung_Faltenbalg-Absperrventile

DE_Broschuere_Faltenbalg-Absperrventile

DE_Flyer_Faltenbalg-Absperrventile

EN_Bedienungsanleitung_Faltenbalg-Absperrventile

EN_Broschuere_Faltenbalg-Absperrventile

EN_Flyer_Faltenbalg-Absperrventile

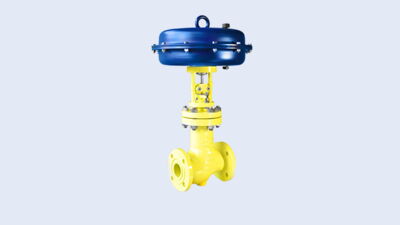

WTA® Pneumatische Chlorventile Typ EC11.35

Funktionen

  • Faltenbalg-Verdrehsicherung mit integrierter Hubanzeige der Öffnungs- und Schließstellung.
  • Sicherheitsstopfbuchspackung aus PTFE-Seide; Stopfbuchsbrille mit Doppel-O-Ring-Dichtung zur Verhinderung von Feuchtigkeitseintritt.
  • Metallische Rückdichtung mit Hubbegrenzung.
  • Gekammerter, strömungsgeschützt montierter mehrwandiger Faltenbalg aus 2.4819 / Hastelloy C276, ausgelegt für 10.000 Lastwechsel.
  • Die Oberteilkonstruktion ist als Säulenaufbau ausgeführt; die Säulen sind mit Muttern am Gehäusedeckel verschraubt.
  • Deckelflansch in Nut- und Federverbindung; Durchgangsschrauben aus 1.7225 / A 320 Grade L7M mit 2 Muttern aus 1.7218 / A 194 GüteClass 7M; Deckeldichtung mit PTFE-Auflage
  • Drehbar gelagerter Ventilkegel mit konischer Dichtleiste, gepanzert mit Stellite6; Gehäusesitz gepanzert mit Stellite 21.



Technische Details



LIEFERBARE WERKSTOFFE

  • Tieftemperatur-C-Stahl 1.6220/LCB/LCC
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 25, 40, 50, 80, 100, 150 / NPS 1”, 1 ½”, 2”, 3”, 4”, 6”
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 40 und Class 300
  • Andere Druckstufen auf Anfrage lieferbar



GEHÄUSEBAUFORM

  • Geradsitz



SONDERAUSFÜHRUNGEN

  • Sämtliche Einbauten sind auf Anfrage in 2.4819/Hastelloy C276 lieferbar



Anwendungen

  • Anwendungen mit Flüssigchlor und trockenem Chlorgas



DE_Bedienungsanleitung_Faltenbalg-Absperrventile

DE_Broschuere_Faltenbalg-Absperrventile

DE_Flyer_Faltenbalg-Absperrventile

EN_Bedienungsanleitung_Faltenbalg-Absperrventile

EN_Broschuere_Faltenbalg-Absperrventile

EN_Flyer_Faltenbalg-Absperrventile

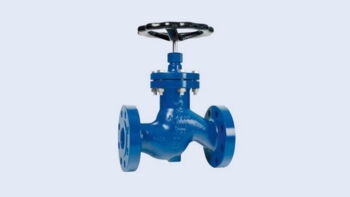

WTA® Kompakte Faltenbalgventile Typ 11.9

Funktionen

  • Schaltwelle mit innenliegendem, gehärtetem Trapezgewinde und steigendem Handrad.
  • Mehrwandiger, vollumspülter Faltenbalg, ausgelegt für 10.000 Lastwechsel.
  • Metallische Rückdichtung mit Hubbegrenzung.
  • Großvolumige Sicherheitsstopfbuchse aus Reingraphit.
  • Kammprofil-Deckeldichtung aus Edelstahl mit Reingraphitauflage, gekammert in Nut- und Feder-Deckelflanschverbindung.



Technische Details



LIEFERBARE WERKSTOFFE

  • Stahlguss 1.0619/WCB
  • Edelstahl 1.4408/CF8M
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 15–125
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 16–40



GEHÄUSEBAUFORM

  • Geradsitz und Schrägsitz



SONDERAUSFÜHRUNGEN

  • Weichdichtender und Regulierkolben



Anwendungen

  • Für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen oder aggressiven Eigenschaften, deren Abgabe in die Atmosphäre verhindert werden muss



DE_Bedienungsanleitung_Faltenbalg-Absperrventile

DE_Broschuere_Faltenbalg-Absperrventile

DE_Flyer_Faltenbalg-Absperrventile

EN_Bedienungsanleitung_Faltenbalg-Absperrventile

EN_Broschuere_Faltenbalg-Absperrventile

EN_Flyer_Faltenbalg-Absperrventile

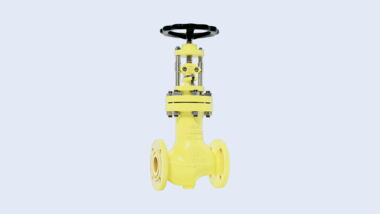

WTA® Handbetätigte Chlorventile Typ EC11.35

Funktionen

  • Faltenbalg-Verdrehsicherung mit integrierter Hubanzeige der Öffnungs- und Schließstellung.
  • Sicherheitsstopfbuchspackung aus PTFE-Seide; Stopfbuchsbrille mit Doppel-O-Ring-Dichtung zur Verhinderung von Feuchtigkeitseintritt.
  • Metallische Rückdichtung mit Hubbegrenzung.
  • Gekammerter, strömungsgeschützt montierter mehrwandiger Faltenbalg aus 2.4819 / Hastelloy C276, ausgelegt für 10.000 Lastwechsel.
  • Die Oberteilkonstruktion ist als Säulenaufbau ausgeführt; die Säulen sind mit Muttern am Gehäusedeckel verschraubt.
  • Deckelflansch in Nut- und Federverbindung; Durchgangsschrauben aus 1.7225 / A 320 Grade L7M mit 2 Muttern aus 1.7218 / A 194 GüteClass 7M; Deckeldichtung mit PTFE-Auflage.
  • Drehbar gelagerter Ventilkegel mit konischer Dichtleiste, gepanzert mit Stellite6; Gehäusesitz gepanzert mit Stellite 21.



Technische Details



LIEFERBARE WERKSTOFFE

  • Tieftemperatur-C-Stahl 1.6220/LCB/LCC
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 25, 40, 50, 80, 100, 150 / NPS 1”, 1 ½”, 2”, 3”, 4”, 6”
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 40 und Class 300
  • Andere Druckstufen auf Anfrage lieferbar



GEHÄUSEBAUFORM

  • Geradsitz



SONDERAUSFÜHRUNGEN

  • Sämtliche Einbauten sind auf Anfrage in 2.4819/Hastelloy C276 lieferbar



Anwendungen

  • Anwendungen mit Flüssigchlor und trockenem Chlorgas



DE_Bedienungsanleitung_Faltenbalg-Absperrventile

DE_Broschuere_Faltenbalg-Absperrventile

DE_Flyer_Faltenbalg-Absperrventile

EN_Bedienungsanleitung_Faltenbalg-Absperrventile

EN_Broschuere_Faltenbalg-Absperrventile

EN_Flyer_Faltenbalg-Absperrventile

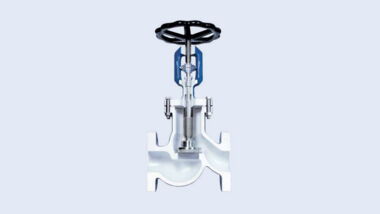

WTA® Handbetätigte Ventile mit umspültem Faltenbalg Typ 11.3

Funktionen

  • Faltenbalg-Absperrventile für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen, toxischen oder aggressiven Eigenschaften gewährleisten höchsten Schutz gegen den Austritt diffuser Emissionen.
  • Vollständiges Sicherheitsdichtsystem mit mehrwandigem Faltenbalg, Stopfbuchspackung, metallischer Rückdichtung und Hubanzeige.
  • In dieser zweiteilig steigenden Ausführung sind die oben- und untenliegende Welle voneinander getrennt, wodurch ein Verdrehen des Faltenbalgs verhindert wird.



Technische Details



LIEFERBARE WERKSTOFFE

  • Stahlguss 1.0619/WCB
  • Edelstahl 1.4408/CF8M
  • Tieftemperatur-C-Stahl 1.6220/LCB/LCC
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 15–400 / NPS 1/2”-16”
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 16–160 / Class 150–900
  • Andere Nennweiten auf Anfrage



GEHÄUSEBAUFORM

  • Ventile mit Geradsitz-, Schrägsitz- und Eckform



SONDERAUSFÜHRUNGEN

  • Mit pneumatischem oder elektrischem Antrieb
  • Weichdichtender und Regulierkolben
  • Verschweißtes Oberteil
  • Heizmantel
  • Andere Optionen auf Anfrage lieferbar



Anwendungen

Für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen, toxischen oder aggressiven Eigenschaften, deren Abgabe in die Atmosphäre verhindert werden muss.



DE_Bedienungsanleitung_Faltenbalg-Absperrventile

DE_Broschuere_Faltenbalg-Absperrventile

DE_Flyer_Faltenbalg-Absperrventile

EN_Bedienungsanleitung_Faltenbalg-Absperrventile

EN_Broschuere_Faltenbalg-Absperrventile

EN_Flyer_Faltenbalg-Absperrventile

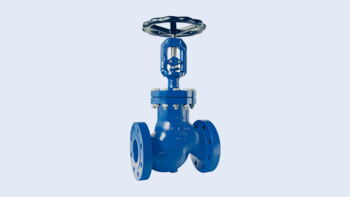

WTA® Ventile mit strömungsgeschütztem Faltenbalg Typ 11.35

Funktionen

  • Faltenbalg-Absperrventile für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen, toxischen oder aggressiven Eigenschaften gewährleisten höchsten Schutz gegen den Austritt diffuser Emissionen.
  • Vollständiges Sicherheitsdichtsystem mit mehrwandigem Faltenbalg, Stopfbuchspackung, Hubanzeige und metallischer Rückdichtung.
  • In dieser zweiteilig steigenden Ausführung sind die oben- und untenliegenden Wellen voneinander getrennt, wodurch ein Verdrehen des Faltenbalgs verhindert wird.



Technische Details



LIEFERBARE WERKSTOFFE

  • Stahlguss 1.0619/WCB
  • Edelstahl 1.4408/CF8M
  • Tieftemperatur-C-Stahl 1.6220/LCB/LCC
  • Andere Werkstoffe sind auf Anfrage lieferbar



NENNWEITEN

  • DN 15–400 / NPS 1/2”-16”
  • Andere Nennweiten auf Anfrage



NENNDRÜCKE

  • PN 16–160 / Class 150–900
  • Andere Nennweiten auf Anfrage



GEHÄUSEBAUFORM

  • Ventile mit Geradsitz-, Schrägsitz- und Eckform



SONDERAUSFÜHRUNGEN

  • Mit pneumatischem oder elektrischem Antrieb
  • Weichdichtender und Regulierkolben
  • Verschweißtes Oberteil
  • Heizmantel
  • Andere Optionen auf Anfrage lieferbar



Anwendungen

Für unterschiedlichste Medien mit brennbaren, explosiven, flüchtigen, toxischen oder aggressiven Eigenschaften, deren Abgabe in die Atmosphäre verhindert werden muss.
